（更新日 2026年8月6日）
- しっかり試験・測定の練習がしたい。
- 大人数の研修会では触る時間が少なくて物足りない。
- 人の目を気にせず、こっそり自分のペースで特訓したい。
- NFのリレー試験器を、時間と順番待ちを気にせず思う存分いじりたい。
そんな電気管理技術者のために
つくば電気管理事務所では
1～6名様までの少人数限定・参加者主体で行う
「電気管理技術者ワークショップ」を開催します。
実技実習テーマ
事前の打ち合わせでメイン課題を決定しますが、
時間が許す限り以下の内容などを自由に行っていただけます。
1. 保護継電器試験
-1.三菱電機 メルプロ-Aシリーズ継電器試験
各種試験器を使用し、時間の許す限り試験方法や扱い方を存分にお試しいただけます。

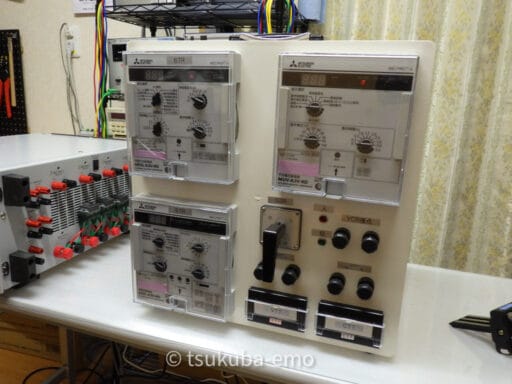

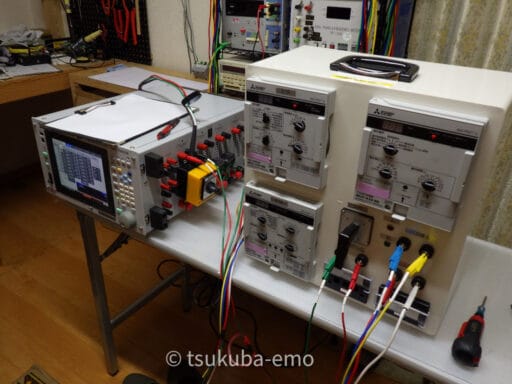

模擬盤（三菱電機製）
- 過電流継電器：MOC-A3V-RD
- 地絡方向継電器：MDG-A3V-RD
- 不足電圧継電器：MUV-A3V-RD

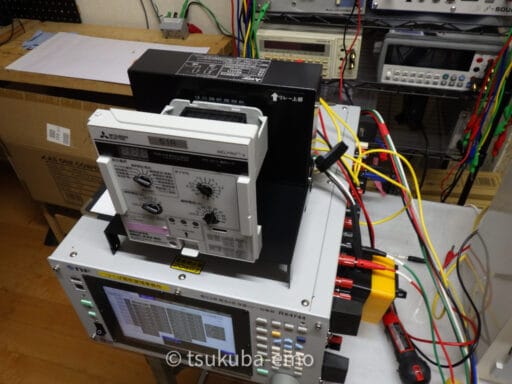

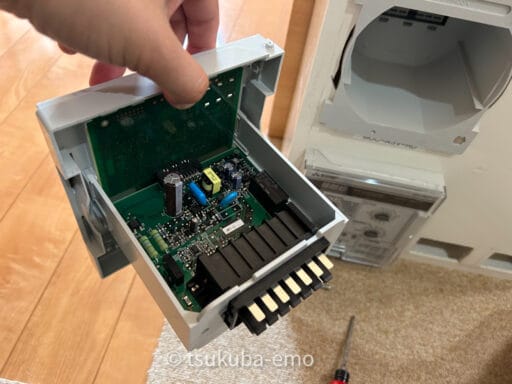

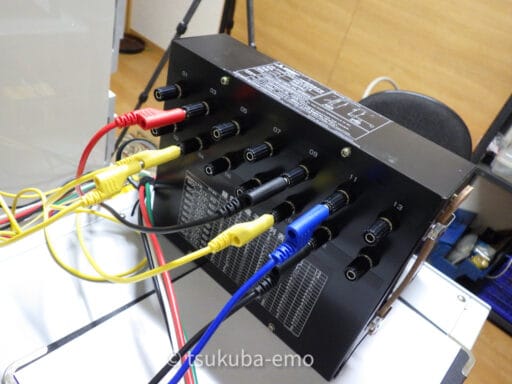

引出型リレー試験
- 三菱電機MELPRO Aシリーズを、MDX-A形模擬入力試験器を使用して体験可能です。

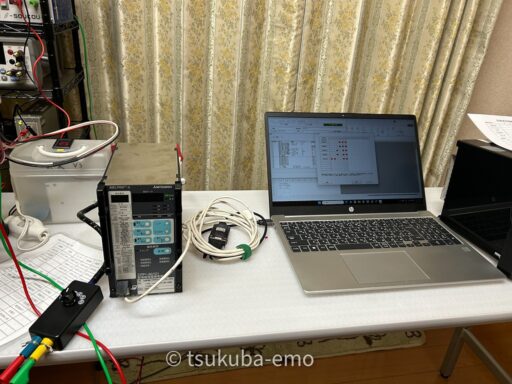

-2.三菱電機 メルプロ-Dシリーズ継電器試験
配電線保護継電器 [51+67]（単体試験およびパソコン接続ソフト体験）
- 三菱電機：CFP1-A01D1 / CFP1-A42D1
- 新旧MELPRO-Dパソコン接続ソフトの操作を試せます。

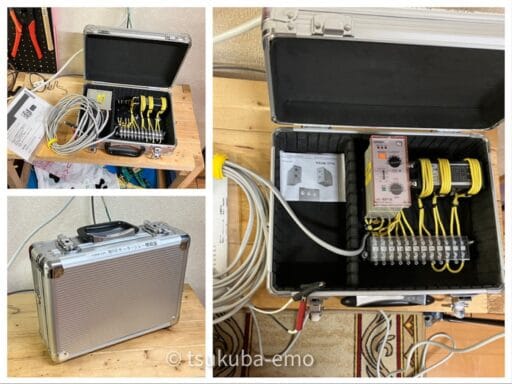

-3. モータリレー（3E・2Eリレー）試験
3Eリレー試験器や、NF製試験器を使った試験を体験できます。
・オムロン モータリレー 形SE-KP1N（手動復帰/反限時動作形）
・オムロン モータリレー 形SE-KQP1N（手動復帰/起動時ロック・瞬時動作形）

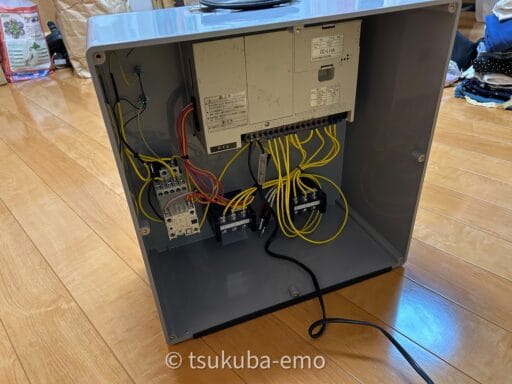

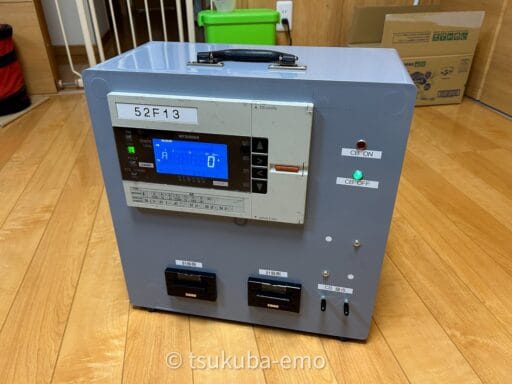

-4. 三菱電機 マルチリレーMPシリーズの操作と試験
特高変電所の饋電盤によく使われる「MP23」を組んだ模擬盤を使用し、操作・設定・試験を行えます。
現場試験前のシミュレーションとして最適です。（対象：MP23, MP11A, MP22など）

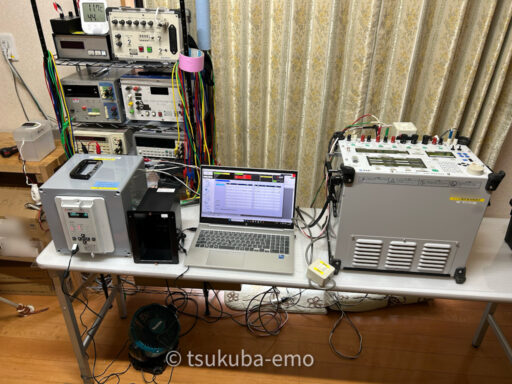

-5. 逆電力継電器（RPR, 67P）試験
自家消費太陽光発電設備で急増する地絡過電圧+逆電力継電器（64+67P）の
代表機種を模擬盤に収めました。
・オムロンKP-PRRV-CPC（販売終了品 現行品はKP-PRRV-CPC-B）
・DAIICHI DVRR-72
・三菱電機 CRV1-A01S1
・泰和 TRG-DV30

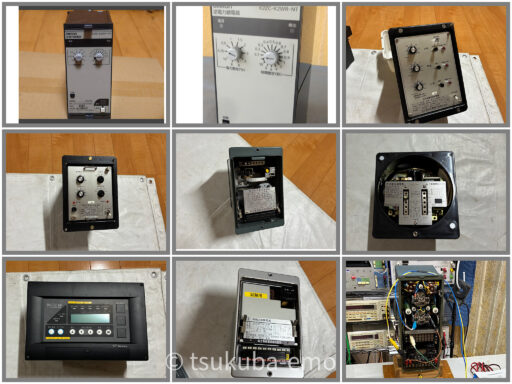

-6.その他保護継電器試験
- 三菱電機
HUB-D-2（比率差動継電器）
MVR-1B-R（誘導型不足電圧継電器）
- オムロン
K2ZC-K2WR-NT（逆電力継電器）
K2ZC-K2WR-NS（逆電力継電器）
- 富士電機
DQWPA1HH（地絡方向継電器）
AI3PF-05（誘導型過電流継電器）
- 高岳
PACGEAR PAC6R-11T2-011(51H+51+G)
- 長谷川電機工業
VG-UF7D（地絡方向継電器）
VG-BM7A（母線継電器、地絡相選別継電器）

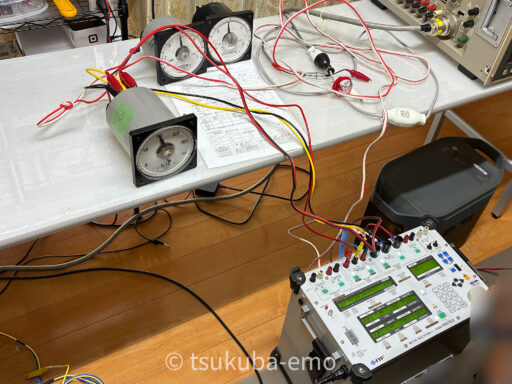

2. 受電盤 計器校正試験
受電盤等にある計器の校正試験を実践体験できます。
- 電力計
MITSUBISHI LP-110 CT20/5 110V PT6600/110(240kW) - 力率計
MITSUBISHI LP-110NPF 5A 110V
MITSUBISHI LD-110 5A 110V - マルチ指示計器(DMM)
MITSUBISHI ME110SSR-4APH - 自動力率調整装置
MITSUBISHI VAR-6A

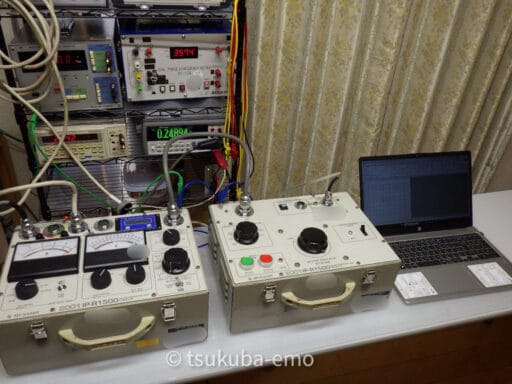

3. 交流・直流耐圧および高圧ケーブル直流漏れ電流試験
疑似高圧ケーブルとしてコンデンサを使用し、試験方法や記録の取り方を体験できます。

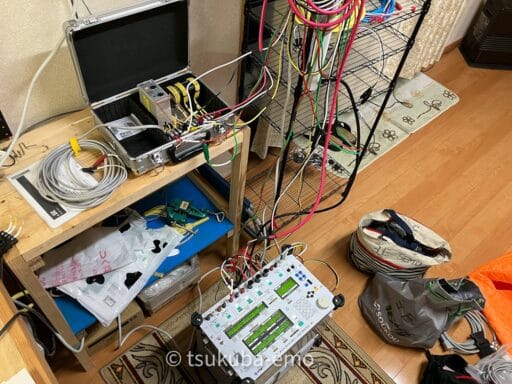

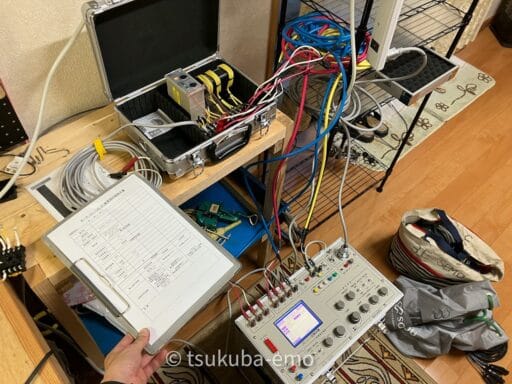

4. 各種試験器の使用体験（所有機材一覧）
現場で実際に活躍している以下の機材を、実際に見て触って操作感を確認いただけます。
- 電圧4相電流4相保護リレー試験器 RX4744 – エヌエフ回路設計ブロック
- 電圧2相電流2相保護リレー試験器 RX47022 – エヌエフ回路設計ブロック
- 電圧単相電流単相保護リレー試験器 RX4717 – エヌエフ回路設計ブロック
- 電流三相保護リレー試験器 RX4713 – エヌエフ回路設計ブロック
- 電圧三相保護リレー試験器 RX4718 – エヌエフ回路設計ブロック
- 過電流・地絡継電器試験装置 OCR-50GK（精密級） | 株式会社 双興電機製作所
- 多機能型試験装置 OCR-25CVK | 株式会社 双興電機製作所
- 多機能型試験装置 OCR-25CVG（精密級） | 株式会社 双興電機製作所
- OCRテスタ OCR-40LTRV（一般仕様） | 株式会社 双興電機製作所
- 無歪み型位相特性試験装置(VR試験可能型) DGR-3100CVK（10A出力） | 株式会社 双興電機製作所
- デジタル式小型位相特性試験装置 DGR-1000KD | 株式会社 双興電機製作所
- 自動位相特性試験装置 ADGR-1000HK | 株式会社 双興電機製作所
- 3Eリレー試験装置 E3-301K（単相入力型） | 株式会社 双興電機製作所
- 電圧電流調整器 SPR-22B | 株式会社 双興電機製作所
- MDX-A形模擬入力試験器 | 三菱電機
5. 【実践】保護協調図作成と業務効率化（当事務所オリジナルツールの体験）
試験の実技だけでなく、現場で悩むことの多い「書類作成」についても得るものがあるかもしれません。
- 「【OCR限時要素整定】自動計算フォーム」および「過電流継電器I-t特性図 自動作図ツール」の活用体験。
- 東京電力管轄などの条件に合わせた保護協調図の作成方法。
- 各メーカー特有のリレー特性に合わせた作図アプローチなど、実務直結のノウハウをご相談いただけます。
- 単線結線図の製図に不慣れな方向けに「タンケツくん」をいっしょに触ってみましょう。
6. その他
出来ることであれば（要相談）
ワークショップ参加費用および詳細
| ■ 参加費用（1名様あたりの税込金額） | |||
|---|---|---|---|
| グループお申込み人数 | 東京電気管理技術者協会会員（賛助会員含む） | 東京電気管理技術者協会 寄附金協力者 ご寄附のお願い｜公益社団法人 東京電気管理技術者協会 | 一般 |
| １名 | 82,500円 | 88,000円 | 93,500円 |
| ２名 | 55,000円 | 60,500円 | 66,000円 |
| ３名 | 46,200円 | 51,700円 | 57,200円 |
| ４名 | 41,250円 | 46,750円 | 52,250円 |
| ５名 | 38,500円 | 44,000円 | 49,500円 |
| ６名 | 36,850円 | 42,300円 | 47,850円 |
※「寄附金協力者」枠でのお申し込みは、
協会が発行する受領証明書（発行後1年間有効）の当日提示をお願いいたします。
■ お申し込みから当日までの流れ
- 日程調整: 当事務所は実際の保安業務を優先しているため、まずは開催希望日をご相談ください。日程確定後、申込代表者様が参加者（最大6名様程度）を募っていただいて構いません。（当方での追加募集・相席は行いません）
- 同意書のご署名: 申込受付後、参加者全員へメールにて【電気管理技術者ワークショップ利用規約・同意書】をお送りします。オンライン電子署名（Acrobat Sign）にてご署名をお願いいたします。法的拘束力のある安全なシステムを使用しております。
- お支払い: 参加費はクレジットカード決済のみとなります。ワークショップ開催当日の開始前に、現地でお支払い手続きをお願いいたします。
- 開催時間：9:00～17:00です。(昼食休憩12:30～13:30)昼食は各自ご用意ください。
■ ご注意事項（必ずお読みください）
- キャンセルについて: 理由のないキャンセル、および無断欠席の場合は、キャンセル料として50,000円を申込代表者様へご請求させていただきます。
- 遅刻・早退: 途中参加や退席の場合でも、割引や返金はございませんのでご了承ください。
- 参加条件について: 防犯およびトラブル防止の観点から、女性および未成年の方の単独（1名様）でのご参加はご遠慮いただいております。恐れ入りますが、2名様以上のグループにてお申し込みください。
- 防犯カメラについて: 安全管理およびトラブル時の記録用として、室内に監視カメラを設置しております（防犯目的以外には使用いたしません）。こちらの環境にご同意いただける方のみご参加をお願いします。
- 写真撮影について: 当事務所のブログや広報用として、実習風景を撮影させていただく場合がございます（個人が特定できないようモザイク処理等を施します）。撮影前には必ずお声がけし、拒否された方の撮影は行いませんのでご安心ください。
